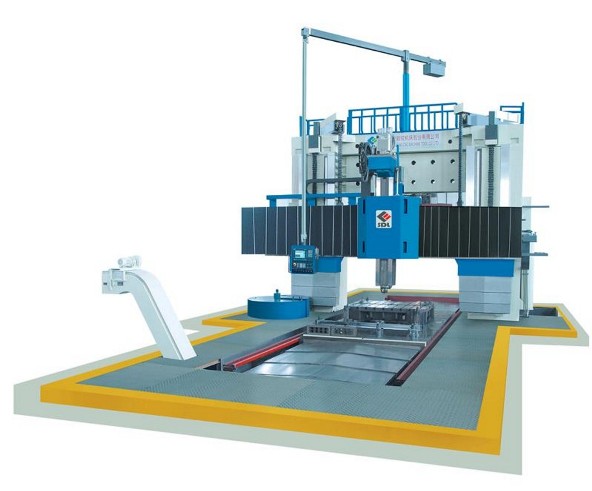

本機床是一臺動梁式龍門數控鏜銑床，龍門框由、左右立柱、橫梁、連接梁組成，左右立柱上端與橫梁連接，下端直接與床身連接。
本機床有X軸、Y軸、Z軸、W1軸、W2軸五個坐標軸，X、Y、 Z坐標軸可以自動定位，三軸聯動，W1軸、W2軸為同步坐標軸。機床工作臺沿床身做縱向X軸運動，拖板沿橫梁做橫向Y軸運動，滑枕沿拖板做上下Z軸運動，橫梁沿立柱上下作W軸運動，W軸進給到需要位置后通過液壓夾緊在立柱上進行切削。本機床能完成 銑、鉆、鉸、攻絲及鏜孔等各種工序的加工。是一臺高效多功能大型數控鏜銑床。
機床X、Y軸采用滾動導軌結構，Z軸、W軸采用滑動導軌結構。機床X軸采用了采用雙電機電氣消隙技術，橫梁采用了反變形技術保證機床加工時Y軸直線度。滑枕采用了液壓平衡技術，橫梁夾緊采用了杠桿式增力夾緊機構。
XK(XH)21系列動梁龍門數控鏜銑床/加工中心/五面體
| XK2125 | XK2130 | ||||
| -50 | -80 | -60 | -80 | ||
| 工作臺尺寸 Table size | mm | 2500×5000 | 2500×8000 | 3000×6000 | 3000×8000 |
| X/Y/Z軸行程 X/Y/Z travel | mm | 5500/4000/1000 | 8500/4000/1000 | 6500/4500/1250 | 6500/4500/1250 |
| W軸行程 W travel | mm | 1850 | 1850 | 1850 | 1850 |
| 工作臺最大承重 Max.table load | kg/㎡ | 2000 | 2000 | 2000 | 2000 |
| 過龍門寬度（無防護） Cross gantry width(with cover) | mm | 3000 | 3000 | 3500 | 3500 |
| 滑枕形式 RAM TYPE | 方滑枕 | 方滑枕 | 方滑枕 | 方滑枕 | |
| 標準主軸轉速 Standard Spindle speed | r/min | 20～2000 | 20～2000 | 20～2000 | 20～2000 |
| 主軸電機功率 Power of spindle motor | kW | 30 | 30 | 37 | 37 |
| 快移速度（X/Y/Z) Rapid travel speed（X/Y/Z) | m/min | 8 | 8 | 8 | 8 |
| 機床外形尺寸 Overall dimension | mm | 16200×8130×7700 | 19200×8130×7700 | 18200×8630×7700 | 19200×8630×7700 |
| 機床重量 Weight | T | 140 | 160 | 180 | 200 |
