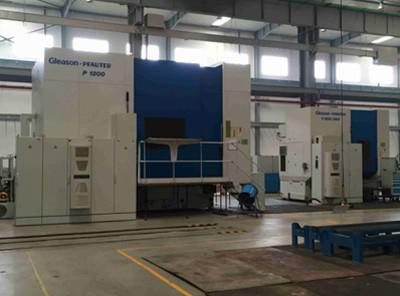

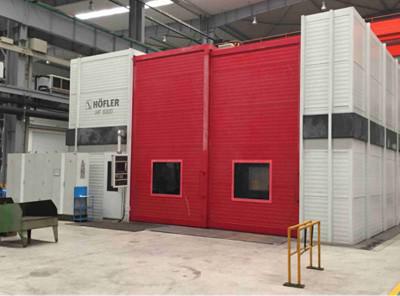

工件       最(zui)大齒頂圓(外(wai)齒, 無后(hou)立柱(zhu))         3200mm

              最(zui)小(xiao)齒(chi)根圓(外齒(chi))          ;                200mm

              模數(外(wai)齒)                                    2-40mm

              模(mo)數(shu)(內齒)                                    2-18mm

              齒(chi)寬(外齒(chi),螺旋角為0度)               1200mm

              齒(chi)寬(內齒(chi),螺旋角(jiao)為(wei)0度(du))                480mm

磨頭       磨頭旋轉(zhuan)角度（外齒)                   ±35°

              磨頭旋轉角度(du)（內(nei)齒)                   ±12°

              砂輪內徑(外齒)                             160mm

              砂輪內徑(內齒)                             100mm

              砂輪(lun)外徑(jing)(外齒)                             400-500mm

              砂輪外徑(jing)(內齒)                             300mm

              砂輪寬(kuan)度(外齒)                             32-100mm

              砂(sha)輪寬度(內齒)    ;                         50mm

工作臺(tai)   外徑      ;                                        2000mm

              承重                                              30t

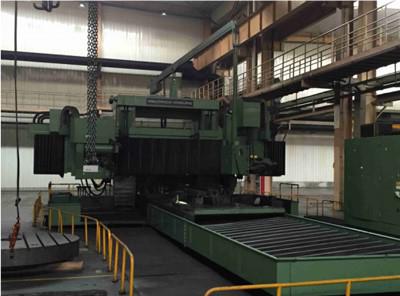

　　采用龍門式布局，由床身、雙立柱及橫(heng)梁(liang)組成封閉的框架結(jie)構。床身與工作(zuo)臺(tai)采用雙V型自位導軌(gui)副），工作(zuo)臺(tai)導軌(gui)為貼塑導軌(gui)。磨(mo)頭沿拖板導軌(gui)作(zuo)垂直升(sheng)降(jiang)運(yun)(yun)(yun)(yun)(yun)動(dong)(dong)(dong)(dong)；拖板沿橫(heng)梁(liang)導軌(gui)作(zuo)橫(heng)向運(yun)(yun)(yun)(yun)(yun)動(dong)(dong)(dong)(dong)；工作(zuo)臺(tai)縱向運(yun)(yun)(yun)(yun)(yun)動(dong)(dong)(dong)(dong)由液壓(ya)驅動(dong)(dong)(dong)(dong)，可無級調速，運(yun)(yun)(yun)(yun)(yun)動(dong)(dong)(dong)(dong)平穩，并有(you)油(you)溫控制裝置。磨(mo)頭的垂直進(jin)給(gei)、橫(heng)向進(jin)給(gei)運(yun)(yun)(yun)(yun)(yun)動(dong)(dong)(dong)(dong)、砂輪修整進(jin)給(gei)運(yun)(yun)(yun)(yun)(yun)動(dong)(dong)(dong)(dong)均由交(jiao)流伺服系統驅動(dong)(dong)(dong)(dong)，各(ge)進(jin)給(gei)軸既可作(zuo)快(kuai)速進(jin)給(gei)運(yun)(yun)(yun)(yun)(yun)動(dong)(dong)(dong)(dong)，又(you)可作(zuo)斷續進(jin)給(gei)運(yun)(yun)(yun)(yun)(yun)動(dong)(dong)(dong)(dong)。

1.工作臺(長×寬):8000×2000mm

2.磨削最大寬度(du):1700mm

3.立(li)柱(zhu)間距(裝有(you)罩殼):1720mm

4.磨削最大長度: 8000mm

5.工作臺速度(du)為5M/min的最(zui)小磨削長度(du)為175mm

6.最大(da)磨(mo)削(xue)高度: 1550mm

7.T型槽尺寸(cun):

   T 型槽數(shu)量   7

   T 型槽間距   210

   T 型槽寬度   28

8.工件最(zui)大允許(xu)重量:14700Kg

9.磨削(xue)精度:

   直線度1000:0.005

   平行度1000:0.008

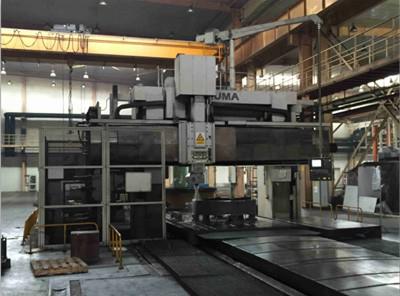

　　本機床是一臺原裝(zhuang)進口的(de)日本大偎，動(dong)(dong)梁式龍(long)門(men)數控(kong)鏜銑床，是一臺高(gao)效多功能大型數控(kong)機床。本機床有X軸(zhou)、Y軸(zhou)、Z軸(zhou)三個(ge)坐標軸(zhou)，各坐標軸(zhou)均可以(yi)自動(dong)(dong)定(ding)位。本機床能完成銑、鉆、鉸、鏜、攻絲等各種工序(xu)的(de)加工，本機床為(wei)三軸(zhou)聯動(dong)(dong)控(kong)制。自帶(dai)立臥兩用的(de)附件頭，零件一次裝(zhuang)夾可完成多個(ge)面(mian)得粗精加工。

工作(zuo)臺尺寸(cun)：2500mm×7800mm

行程：X軸8000mm

   ;        Y軸3700mm

           Z軸(zhou)道800mm(滑(hua)枕   上下)

           W軸1300mm(橫梁上下)

龍門立柱開檔(dang)：3050mm

工作臺面(mian)到主軸端面(mian) ：0～1720mm

T型槽：24H7×13

主軸：轉速 10～3000 r/min

錐孔：7/24 錐度  NT 50

進給速度(du)：快速進給    X、Y 15m/min

                                    Z 10m/min

                  切(qie)削進給   1～10000mm/min

工作(zuo)臺最(zui)大承載：20000Kg

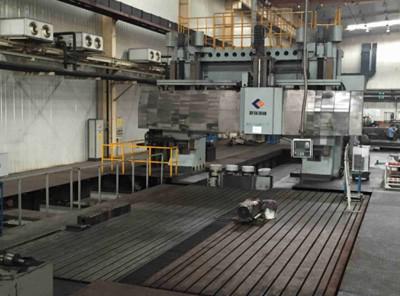

　　本(ben)機(ji)(ji)床(chuang)是一(yi)臺大型動梁式龍門加(jia)工(gong)中心，是一(yi)臺高效多(duo)功能(neng)數控機(ji)(ji)床(chuang)。本(ben)機(ji)(ji)床(chuang)有(you)X、Y、Z、W1、W2五(wu)個坐標軸，各坐標軸均(jun)可自動定(ding)位。本(ben)機(ji)(ji)床(chuang)能(neng)完(wan)成(cheng)銑(xian)、鉆、鉸、鏜、攻絲等各種工(gong)序的(de)(de)(de)加(jia)工(gong)。本(ben)機(ji)(ji)床(chuang)適用于各種板(ban)件(jian)、盤件(jian)、殼體件(jian)、模(mo)具(ju)等復雜(za)零件(jian)的(de)(de)(de)多(duo)品種中小批量生(sheng)產。本(ben)機(ji)(ji)床(chuang)為三軸三聯動五(wu)面體加(jia)工(gong)機(ji)(ji)床(chuang), 配備雙交(jiao)(jiao)換工(gong)作臺以(yi)完(wan)成(cheng)已加(jia)工(gong)件(jian)和待加(jia)工(gong)件(jian)的(de)(de)(de)自動交(jiao)(jiao)換。

工作臺尺寸：2500mm×9000mm

行程：X軸9500mm

          Y軸4500mm

          Z軸1000mm(滑枕上下)

          W軸1450mm(橫梁上下(xia))

主軸功率：37/51Kw

主軸錐孔：ISO 50

主軸(zhou)端面距(ju)工作臺距(ju)離：150-2550mm

過(guo)龍門寬(kuan)度(du)：3500mm

工作臺最大承載：2000Kg/m2

定位(wei)精度：0.008/1000(全長)

                  X/W 0.015      Y/Z 0.013

重復(fu)定位精度：X/Y/Z  0.008        W/0.010

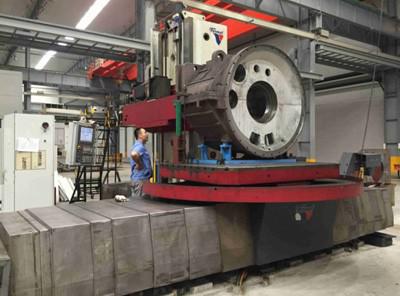

　　捷克飛馬特WFTWFT13臥式鏜銑(xian)加(jia)工中心有著全世界(jie)需求的刨臺式鏜床(chuang)的最新技術，該機床(chuang)特點(dian)：高(gao)剛性、高(gao)精度、載(zai)重大，可實現一(yi)次裝夾、連續控制(zhi)、高(gao)效(xiao)率加(jia)工各類(lei)復雜工件(jian)，尤其適合中型(xing)大小箱體(ti)類(lei)零件(jian)的鏜孔、銑(xian)平(ping)面、鉆孔等加(jia)工。

工作臺尺寸：1800mm×2200mm

鏜(tang)桿直徑(jing)：Φ130mm

主軸(zhou)錐孔：ISO  50

主(zhu)軸轉速(su)：10-3000r/min

滑枕尺寸(cun)：400×400mm

X軸行(xing)程(工作臺縱向)：3000mm

Y軸行程(主(zhu)軸箱上下)：2000mm

Z軸行程(立柱橫向(xiang)) ：1700mm

W軸行程(cheng)（鏜桿行程(cheng)）：730mm

全部軸工作進給(gei)： 8000mm/min

X、Y快進速度：12000mm/min

Z、W快進速度：10000mm/min

X、Y、 Z、W軸定位精度(du)：0.008mm

X、Y、Z、W軸重復定位精度：0.005mm

工作臺回轉定(ding)位(wei)精(jing)度(du)：  2sec

工作臺回(hui)轉(zhuan)重復定位精度：  1sec

工作(zuo)臺最大承載：12000Kg

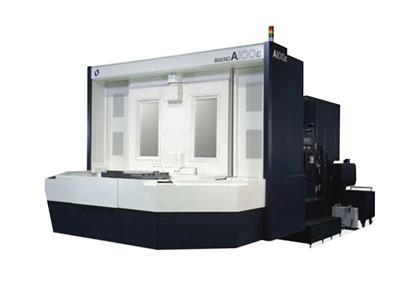

本機(ji)(ji)(ji)床是一(yi)臺(tai)(tai)原裝進(jin)口日本的(de)牧野機(ji)(ji)(ji)床，本機(ji)(ji)(ji)床的(de)五大鑄(zhu)(zhu)件均(jun)經過有限元分析，加強筋布置合理(li)、科學，能(neng)承受大的(de)扭(niu)矩和沖(chong)擊(ji)。機(ji)(ji)(ji)床底(di)座為整體鑄(zhu)(zhu)造(zao)，剛(gang)性好(hao)，加工時無(wu)振動(dong)。各軸移動(dong)導(dao)軌(gui)均(jun)選(xuan)用高(gao)剛(gang)性線性導(dao)軌(gui)，具有摩擦小(xiao)、壽命長、動(dong)態響(xiang)應速度(du)快(kuai)等優點。機(ji)(ji)(ji)床標準配置360°X1回轉工作臺(tai)(tai)，齒盤(pan)定(ding)位，分度(du)精(jing)度(du)高(gao)、剛(gang)性好(hao)，一(yi)次裝夾可對零件進(jin)行(xing)多(duo)面加工。交(jiao)換(huan)機(ji)(ji)(ji)構的(de)定(ding)位精(jing)度(du)與重復定(ding)位精(jing)度(du)高(gao)，保(bao)證(zheng)零件的(de)加工質量。

工作臺(tai)大小(xiao)：1000×1000mm

X、Y、Z軸行程：1700×1350×1400mm

主軸轉(zhuan)速：20～12000 r/min

主(zhu)軸中心到(dao)工作臺距離(li)：100～1450mm

工作臺中心到主軸(zhou)軸(zhou)線距離(li)：70～1470mm

工作臺最小轉(zhuan)角：5°

工(gong)作臺旋轉時(shi)間90°/180°：5.1s/6.6s

工作臺高度(du)：1500mm

工作臺(tai)最大(da)載重(zhong)：3000kg
